Pour classifier le trafic VoIP sur le réseau, vous pouvez utiliser l'exemple de configuration mentionné ci-dessous.
Supposons que tout le trafic VoIP provient d'un sous-réseau particulier (192.168.1.0/24). Ce trafic passe par le routeur de périphérie Cisco de votre réseau, qui relie les autres sites. Maintenant, nous avons besoin de classifier ce trafic VoIP sur le routeur Cisco. Voici un exemple de configuration qui peut être effectuée sur le routeur.
Créez l’object-group pour le réseau VoIP :
object-group network VoIP
192.168.1.0 255.255.255.0
Créez une access-list et faites-la correspondre à l’object-group du trafic VoIP :
access-list 101 permit udp any Object-group VoIP
Créez une class-map en correspondance à l’access-list créée :
Class-map match-all Traffic
Match any
Class-map match-all VoIP
Match access-group 101
Class-map match-all Video
Match ip dscp AF41
Régulation ou limitation des flux (shaping et policying)
Limiter les flux permet de limiter la bande passante pour un type de trafic défini. Si une interface est configurée pour limiter le trafic pour un type d'application donné, le trafic sera marqué ou supprimé lorsque ce type d'application essaiera d'utiliser plus de bande passante que la limite fixée.
La régulation des flux fixe également des limites sur la bande passante pour les données classifiées. Si la demande en bande passante est supérieure à la limite fixée, le routeur tamponne le trafic et utilise un mécanisme de mise en file d’attente afin de prioriser la transmission du trafic en mémoire tampon.
Voici des exemples de régulation du trafic :
policy-map class VoIP
bandwidth remaining percent 40
class Video
bandwidth remaining percent 50
class class-default
bandwidth remaining percent 10
!
!
policy-map Mission-Critical
class Traffic
shaping average 20000000
service-policy VoIP-Video
Appliquer la limitation de flux à une interface WAN
Créez une policy et rattachez-la à une interface qui gère la VoIP, de sorte que lorsque le trafic VoIP quitte le réseau, il est prioritaire.
Interface GigabitEthernet0/0
Ip address X.X.X.X
Service-policy Mission-Critical
Méthodes traditionnelles d'analyse des performances de la limitation des flux pour la qualité de service
Les méthodes traditionnelles d'analyse de la performance d'une politique de QoS appliquée comprennent l'interrogation du routeur via SNMP à l'aide de logiciels tiers et l’obtention de données à partir de l'indice MIB de la stratégie de QoS, la classe MIB, et autres. Les utilisateurs peuvent également se connecter directement au routeur et exécuter la commande "show" pour analyser les détails de la politique.
Les méthodes ci-dessus donnent seulement des statistiques spécifiques sur la politique et les classes telles que post-policy, pre-policy, drop, et les paramètres de file d'attente. Cependant, ces méthodes ne disent pas si le trafic est vraiment classifié dans la stratégie de QoS. Pour être sûr que le trafic est classifié en fonction de la politique, NetFlow Analyzer génère des rapports sur les politiques CBQoS via SNMP.

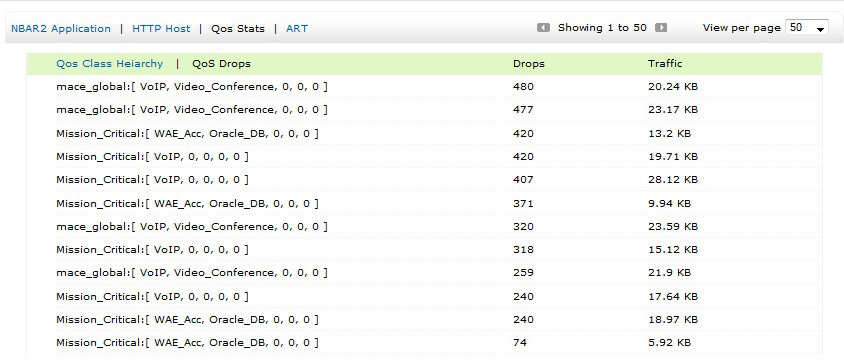

QoS hiérarchique avancé et surveillance des Drop avec Cisco AVC

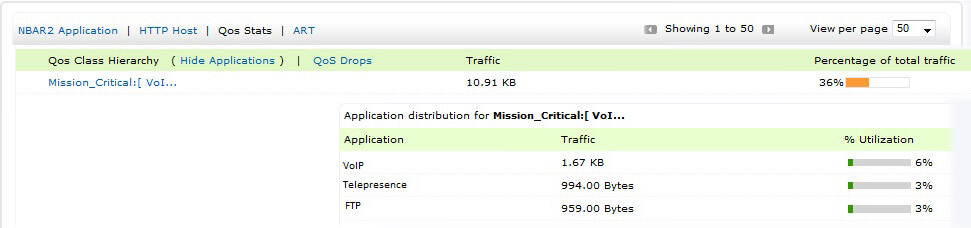

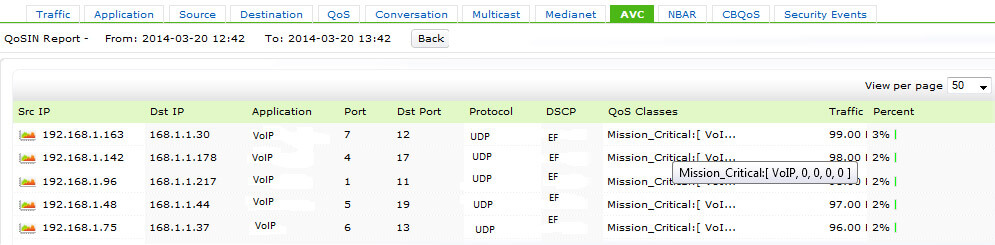

NetFlow Analyzer est capable de surveiller la qualité de service hiérarchique ainsi que les drop. Les détails concernant les politiques de QoS et les classes sont exportés dans les paquets NetFlow provenant des routeurs, et vous pouvez voir chaque politique et des détails sur la catégorisation des classes dans les rapports NetFlow Analyzer.
En utilisant NetFlow Analyzer avec les rapports CBQoS et les rapports Cisco AVC QoS, les administrateurs peuvent gérer leurs réseaux en temps réel.
